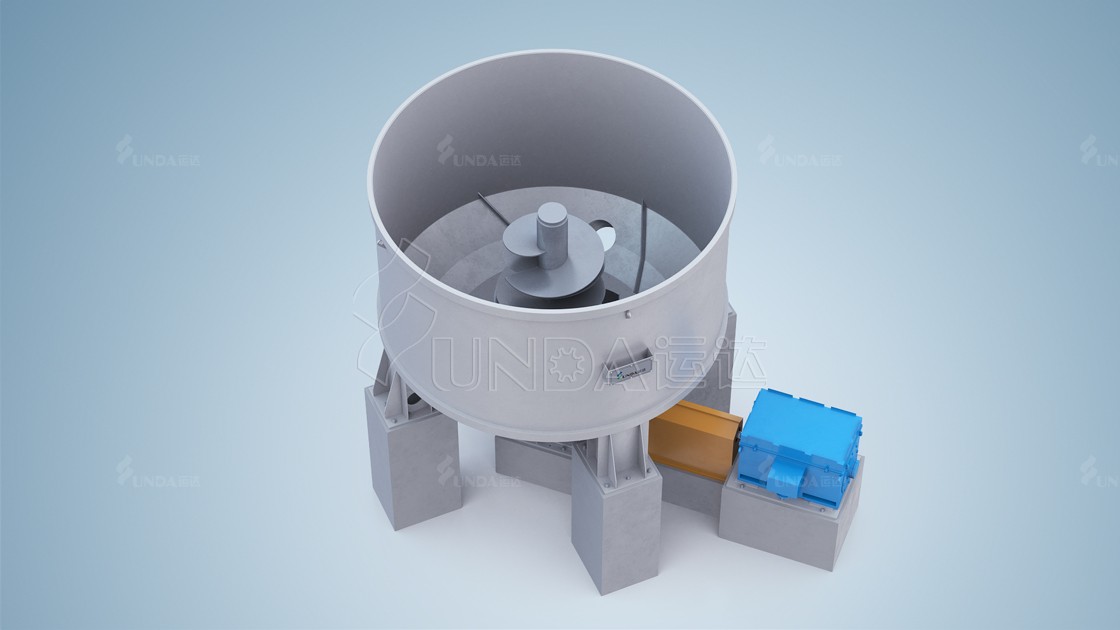

本设备为立式结构，主要由槽体、转子、传动部分、出浆盘、支架等部分组成。

转子装置由转子和轴承支承装置组成，转子上带有呈螺旋形的叶片，转子旋转时，浆料沿转子面由上向下运动，最后从转子下部甩向槽壁，再沿槽壁向上运动，重新被转子带究竟部，形成强烈的水力攻击和剪切作用，浆料爆发相互摩擦、揉搓，最后离解成单根纤维，同时在纤维间相互摩擦作用和脱墨剂的化学作用下，油墨从纤维外貌剥落。轴承支承装置接纳低摩擦结构，除填料涵以外全部是非接触密封，减少不须要的能量损耗。

槽体由钢板焊接而成，上部带有角钢法兰，以备在高浓操作，低浓排放时扩大容积之用。下部配备有与出浆盘相连接的槽底法兰。槽体内底部有三块折流板，以促使浆料回流形成循环，并设有孔板在高浓碎解时作为稀释水通道使用。槽体底部设有排浆口，在碎解完成后，排放浆料。

槽体下部装有传动部分，由主轴、轴承、轴承座及皮带轮等组成。

转子下面凭据工艺需要可装置大孔径筛板。更换转子及筛板还可作为低浓碎浆机使用。

支架由四根管柱和增强筋组成，支承槽体，增强筋上部与槽体焊接，下部与底板焊接，从而使支撑更牢固。作为脱墨用的碎浆机，接纳间歇操作，凭据工艺流程，可高浓出浆，也可低浓出料。
